Gli AFDD sono diventati sempre più importanti nella protezione degli impianti elettrici contro i pericolosi incendi causati da archi elettrici. Ma cosa sono esattamente gli AFDD? Come funzionano e come vengono applicati? In questo articolo, cercheremo di rispondere a queste domande e forniremo una panoramica su questi dispositivi innovativi. Scoprirete come i dispositivi AFDD possono rilevare e interrompere gli archi elettrici, aumentando notevolmente la sicurezza degli impianti e riducendo il rischio di incendi. Quindi, preparatevi ad approfondire il mondo degli AFDD e a scoprire come questi dispositivi stanno rivoluzionando la protezione degli impianti elettrici.

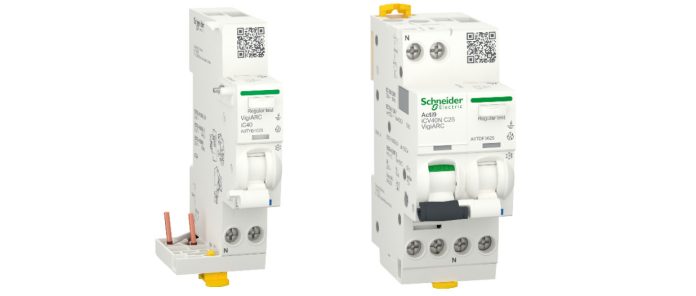

Cosa sono i dispositivi AFDD?
I dispositivi AFDD (Arc Fault Detection Devices), noti anche come rilevatori di arco elettrico, rappresentano una tecnologia innovativa utilizzata per rilevare e proteggere gli impianti elettrici dai pericolosi archi elettrici.
L’obiettivo principale dei dispositivi AFDD è quello di rilevare e interrompere rapidamente gli archi elettrici prima che possano causare danni o incendi. Questi dispositivi integrano una combinazione di sensori, algoritmi sofisticati e tecnologie di interruzione del circuito per identificare gli eventi non desiderati.
Essi monitorano costantemente le caratteristiche elettriche del circuito, come la forma d’onda e la corrente, alla ricerca di segnali distintivi che indicano la presenza di un arco elettrico. Quando un arco viene rilevato, l’AFDD reagisce rapidamente interrompendo il circuito, riducendo al minimo il rischio di incendi e danni ai dispositivi collegati.
Un aspetto importante di questi dispositivi è la loro capacità di distinguere tra archi elettrici “normali” e quelli potenzialmente pericolosi. Gli AFDD sono progettati per rilevare solo gli archi elettrici anomali che potrebbero essere causa di incendi, mentre ignorano gli archi temporanei o gli eventi normali di commutazione.
È importante sottolineare che sono dispositivi complementari ad altri dispositivi di protezione elettrica, come interruttori differenziali (RCD) e interruttori automatici. Questi dispositivi lavorano sinergicamente per fornire un livello di protezione ottimale per gli impianti elettrici.
Cosa sono gli archi elettrici?
Gli archi elettrici sono fenomeni indesiderati che si verificano in un circuito elettrico quando si genera un passaggio di corrente tra due parti attive non in contatto tra loro. Questo processo crea un arco di corrente elettrica che genera calore e luce intensa. Gli archi elettrici possono manifestarsi in vari contesti, come impianti industriali, residenziali o commerciali, e possono rappresentare una minaccia significativa per la sicurezza e l’incolumità delle persone, oltre a potenzialmente causare danni alle attrezzature e agli impianti stessi.
Quando si forma un arco elettrico, la temperatura all’interno dell’arco può raggiungere valori estremamente elevati, spesso superiori a 10.000 gradi Celsius. Questo intenso calore può causare la fusione o l’incendio di materiali circostanti, come cavi, isolanti o componenti elettrici, con il rischio di propagarsi a oggetti e ambienti vicini. Inoltre, la luce generata dall’arco può essere abbagliante e rappresentare una minaccia per la sicurezza visiva delle persone presenti nell’area.
Gli archi elettrici possono essere causati da diversi fattori, tra cui difetti o guasti negli impianti elettrici, cavi danneggiati, cablaggio scorretto, condizioni ambientali avverse o manutenzione inadeguata. È importante notare che possono persistere per un breve periodo di tempo o possono essere autoestinguibili, ma in alcuni casi possono diventare continui e persistere finché la fonte di alimentazione non viene interrotta.
Per prevenire gli incidenti causati dagli archi elettrici e proteggere gli impianti e le persone, vengono utilizzati, appunto, gli AFDD. Questi dispositivi sono progettati per rilevare la presenza di questi eventi e interrompere immediatamente l’alimentazione elettrica per prevenire l’insorgere di incendi o danni più gravi.
Come funzionano i dispositivi AFDD
Quando un dispositivo AFDD viene installato in un sistema elettrico, monitora attentamente la forma d’onda della corrente e analizza le variazioni che possono indicare la presenza di un arco elettrico. Gli archi elettrici, come abbiamo visto in precedenza, possono essere causati da una serie di fattori, come connessioni allentate, cavi danneggiati o guasti ai componenti elettrici.
Un dispositivo AFDD utilizza sensori avanzati per misurare la corrente e rilevare anomalie nella forma d’onda. I sensori sono in grado di rilevare caratteristiche specifiche dell’arco elettrico, come la presenza di alta energia ad alta frequenza e la modulazione della corrente. Questi segnali vengono elaborati dall’elettronica interna del dispositivo AFDD, che confronta i dati rilevati con i modelli di arco elettrico predefiniti.
Se il dispositivo rileva un arco elettrico, attiva immediatamente il meccanismo di interruzione per interrompere l’alimentazione e prevenire il rischio di incendio. L’interruzione avviene in tempi molto rapidi, in genere nell’ordine dei millisecondi, per garantire una risposta tempestiva e limitare i danni.
Inoltre, i dispositivi di questo tipo sono progettati per distinguere tra archi elettrici accidentali, che possono verificarsi occasionalmente senza rappresentare un pericolo, e archi elettrici pericolosi che possono causare incendi. Ciò viene realizzato utilizzando algoritmi sofisticati per analizzare le caratteristiche dell’arco elettrico e determinare se è necessaria un’interruzione.
È importante notare che i dispositivi AFDD sono in grado di proteggere contro gli archi elettrici sia nella parte a monte che a valle del dispositivo stesso. Ciò significa che possono rilevare archi elettrici che si verificano su tutto il circuito elettrico, inclusi quelli che si verificano lungo lo stesso filo (in serie) o tra il conduttore di fase e di neutro (in parallelo).
L’utilizzo di questa tipologia di dispositivi offre numerosi vantaggi per la sicurezza degli impianti elettrici. Contribuiscono a ridurre il rischio di incendi causati da archi elettrici, proteggendo le persone, gli edifici e gli apparati elettrici. Inoltre, aiutano a rispettare le norme di sicurezza elettrica e possono essere parte integrante di un sistema di protezione e monitoraggio più ampio.
In conclusione, i dispositivi AFDD svolgono un ruolo cruciale nella prevenzione degli incendi causati dagli archi elettrici. Utilizzando sensori avanzati e algoritmi sofisticati, questi dispositivi rilevano e interrompono tempestivamente l’alimentazione in presenza di archi elettrici pericolosi. La loro installazione nei sistemi elettrici fornisce una protezione aggiuntiva e contribuisce a garantire un ambiente più sicuro e protetto.
